激光熔覆時由于表面張力梯度引起的強制對流和潤濕性的共同作用導致單道熔覆層是凸面而不是平面，如果不進行熔道搭接，不同道次連接處熔覆層的有效厚度為0，并且熔覆層表面將會呈現(xiàn)凹凸起伏比較粗糙。下面金密激光焊接機技術人員來告訴大家。
搭接率
搭接率是描述激光熔覆中相鄰熔覆道之間的相互重疊程度，其定義為多道熔覆時，相鄰熔覆道間的搭接寬度D0與單道熔覆層寬度W之比。用公式表示為：R0=D0/W*100%，金密根據(jù)經驗，搭接率R以40%-50%左右合適。
R0偏小

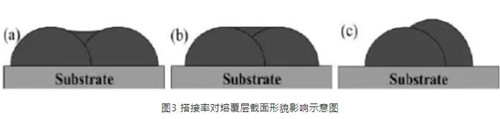

相鄰熔覆道之間會出現(xiàn)明顯的凹陷區(qū)，但兩個熔覆道高速是一致的,如圖3（a）。
R0適中
會有較好的熔覆效果，表面粗糙度較好, 如圖3（b）。
R0偏大
出現(xiàn)搭接區(qū)的凸出，且兩熔道高度不同。并且如在偏大的R0下繼續(xù)疊層熔覆，會將缺陷遺傳造成缺陷進一步增大，最終導致成形的失敗, 如圖3（c）
搭接處組織性能

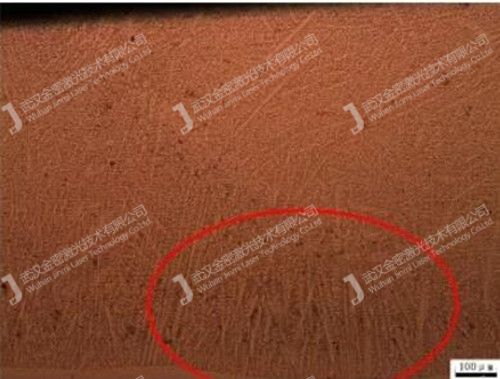

?。?） 搭接處被激光束重新加熱，樹枝晶更加明顯
（2） 未搭接部分受到熱傳導作用，產生自回火，硬度降低。
武漢金密激光技術有限公司圍繞科研院所、高等院校及企業(yè)的研發(fā)、教學和生產需求， 致力于各類高性能激光產品的研發(fā)及生產。 主要設計、生產、銷售多功能激光加工機、激光焊接機、激光切割機、激光打標機的高科技企業(yè)。公司產品適應于高等院校、科研院所、軍工、航天航空等領域。同時，我們一直和很多國外一流的企業(yè)合作，努力提高自身品牌價值，并積極改變應對不斷變化的市場要求。目前已有多家高校、科研院所和企業(yè)與我公司達成了合作關系，產品質量得到了用戶的認可。
